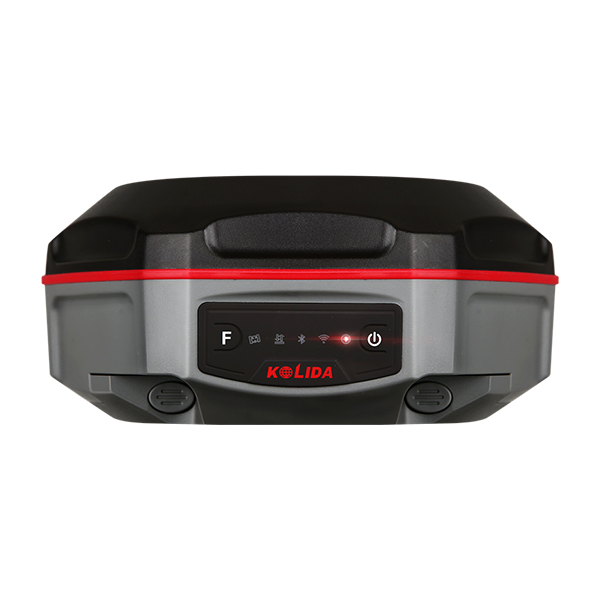

科力達K5 RTK 測量系統 超越版

2023-12-05 熱度：8540 ℃

科力達RTK K5 RTK超越版以滿滿“技能”進階向前，采用最新一代北斗高精度芯片，支持五星十六頻，全星座全頻點解算；與中國移動4400個站點無縫連接，信號全國覆蓋，提供CGCS2000坐標；雙電池設計支持熱插拔，全功能內置電臺典型作業距離10公里，再配備全新的極光S3電臺，K5超越版，不拘一新。

新一代來點厲害的

科力達K5 RTK超越版采用全新一代北斗高精度芯片，支持北斗三號全球衛星信號，支持五星十六頻，全頻點全星座解算，信號更好，作業范圍更廣，定位效率更高，并與中國移動4400個站點無縫連接，信號全國覆蓋，精度穩定可靠，提供CGCS2000坐標。40nm工藝，射頻基帶一體化，高集成低功耗，高效抑制干擾，360°信號快捕技術，配合芯片級運算能力，帶來“秒固定”的作業體驗。

智能平臺 體驗更友好

嵌入式Linux操作系統平臺，儀器啟動更快，響應更實時。支持多線程操作模式，運行速度快功耗低，智能調控運行狀態。統一開發接口，可定制，可根據用戶需求提供大量定制功能，拓展設備可能性與可用性。

配合智能云平臺，呈現一個完整智能系統，可對設備進行遠程注冊升級、遠程服務和遠程診斷，足不出戶便可享受到科力達服務。

全能數據鏈應用更自如

全功能電臺。

收發一體化全功能內置電臺，高中低三檔可調，典型作業距離10km，滿足常規作業所需；支持內置電臺中繼功能，有效延伸作業距離；410-470寬頻頻段，支持TrimTalk450S/TrimMark3/SOUTH,實現與進口設備的互聯互通；支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現精準連接。

WIFI 數據鏈。

可借助wifi 連接網絡，獲取數據。也可開放wifi 熱點，由多種設備接入，進行更加豐富的設置與調整。

高速網絡。

4G 全網通模塊，向下兼容3G 、2G ，適用各種信號區域，更有多種配置可選。全新網絡架構，支持現行主流CORS 系統；基于Linux 平臺采用PPP 撥號技術，自動實時與基站進行心跳交互，保證測量過程中持續在線。

藍牙數據鏈。

雙向傳輸設計，實現主機與手簿的實時互通，接收機可使用手簿網絡接收差分信號；配備4.0 標準超長距離藍牙，采用高效穩定的數據傳輸技術，信號傳輸穩定，兼容2.1 標準，應用便利靈活。

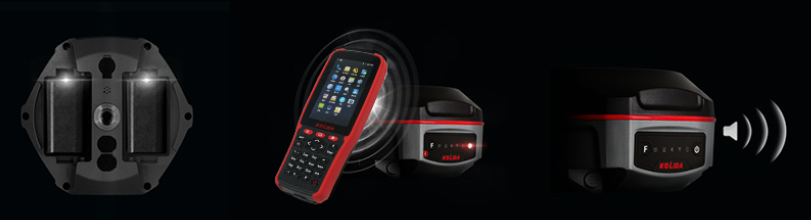

雙電池設計，支持熱插拔。

采用雙電池設計，支持熱插拔，無限續航，為基準站模式下的內發射提供強勁保障。支持快速充電，支持豐富的外接充電配設。電池與手簿電池通用，外業工作更靈活。

NFC 閃觸配對。

采用全新NFC 閃觸配對技術，可快速建立通信數據鏈，擺脫傳統繁瑣的連接過程，獲得更順暢的使用體驗。

智能語音。

一鍵播報主機模式，智能提醒主機狀態。默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義。

H5手簿。安卓系統手簿，1300萬像素高清攝像頭，支持支持精準影像采集；4+64GB內存，拓展應用豐富；4.3寸高清大屏，操作更方便；一鍵喚起工程之星軟件，一鍵搭建數據采集，4G全網通訊，數據傳輸可靠，各類負責工況，自如從容應對。

全新專業測量軟件。安卓版工程之星專業測量軟件，延續經典界面設計，全方位優化各類功能、算法，拓展道路、電力等行業應用。

極光S3電臺。全新數傳電臺，大數據傳遞高效率。支持多個電臺協議作業，儀器兼容性強；采用全新的射頻電路方案：傳輸數據性能更快更穩定，無線藍牙，便捷連接；具有良好散熱特性，簡潔顯示，直觀操作。

K5超越版以滿滿“技能”進階向前，采用最新一代北斗高精度芯片，支持五星十六頻，全星座全頻點解算；與中國移動4400個站點無縫連接，信號全國覆蓋，提供CGCS2000坐標；雙電池設計支持熱插拔，全功能內置電臺典型作業距離10公里，再配備全新的極光S3電臺，K5超越版，不拘一新。

技術指標


測量性能	信號跟蹤	BDS-2:B1I、B2I、B3I； BDS-3:B1I、B3I、B1C、B2a、B2b
		GPS:L1、L1C、L2C、L5 、L2P
		GLONASS: G1、G2、G3； SBAS：L1
		Galileo：E1、E5a、E5b、E6C，AltBOC
		QZSS：L1、L2C、L5； IRNSS：L5
		965通道，支持5星16頻

	GNSS特性	定位輸出頻率 1Hz～50Hz；初始化時間小于10秒
		初始化可靠性＞99.99%
		全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號
		高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據
		智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境
		高精度定位處理引擎


定位精度	碼差分GNSS定位	水平：0.25 m + 1 ppm RMS
		垂直：0.50 m + 1 ppm RMS
		SBAS差分定位精度：典型<5m 3DRMS

	靜態測量精度	平面：±（2.5mm+0.5×10^-6D）；高程：±（5mm+0.5×10^-6D）；（D為所測量的基線長度）

	RTK測量精度	平面：±（8mm+1×10^-6D）；高程：±（15mm+1×10^-6D）（D為所測量的基線長度）


操作系統/用戶交互	Linux系統
	雙鍵操作，方便快捷
	五指示燈
	內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機
	智能語音技術，智能狀態播報、語音操作提示；默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；支持語音自定義
	提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
	網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務


物理性能	175mm*83mm（直徑、高）
	1.06kg（無電池）
	熱塑性聚酯、聚碳酸酯高分子材料
	工作溫度：–30 °C到+65 °C；存儲溫度：–40 °C到+80 °C
	抗95%冷凝
	防水：1m浸泡，IP67級；防塵：完全防止粉塵進入，IP67級
	抗2米隨桿跌落


電氣	9~28V寬壓直流設計，帶過壓保護
	雙電池供電，支持熱插拔,電量6800mAh


通訊	I/O端口	5芯PIN LEMO外接電源接口+RS232
		7芯PIN LEMO外接USB(OTG)
		電臺、網絡天線接口(共用)
		SIM卡卡槽

	無線電調制解調器	內置高性能收發一體電臺，低中高(1W、2W、3W)三擋，典型作業距離10km，工作頻率410-470MHz，可切換電臺中繼模式
		外置發射電臺 5W/25W，工作頻率410-470MHz通訊協議：TrimTalk450S,TrimMark3,SOUTH

	蜂窩移動	基于Linux平臺的智能PPP撥號技術，自動實時撥號、工作過程中持續在線；主機外置網絡天線，
		配備4G告訴網絡通訊模塊(支持移動、聯通、電信)，兼容3G/GPRS/EDGE;兼容各種CORS系統接入

	藍牙	Bluetooth4.0藍牙標準，支持Android系統手機連接
		Bluetooth2.1+EDR標準

	NFC無線通信	采用NFC無線通信技術，手薄與主機觸碰即可實現藍牙自動配對(需手薄同樣配備NFC無線通信模塊)

	外部通信	可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境；支持外接無線上網卡


WIFI	標準	802.11b/g/n標準

	WIFI熱點	具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制
		工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸

	WIFI數據鏈	接收機可接入WIFI，通過WIFI進行差分?jǐn)?shù)據播發或接收


數據存儲/傳輸	數據存儲	8G內置固態存儲器,支持32G外接擴展
		自動循環存儲(存儲空間不夠時自動刪除最早數據)
		支持外接USB存儲器進行數據存儲
		豐富的采樣間隔，最高支持50Hz的原始觀測數據采集

	數據傳輸	一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據
		即插即用的USB傳輸數據方式
		FTP下載、HTTP下載

	數據格式	靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式
		差分?jǐn)?shù)據格式：CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2輸入和輸出
		GPS輸出數據格式：NMEA0183、PJK平面坐標、二進制碼、TrimbleGSOF
		網絡模式支持：VRS、FKP、MAC，支持NTRIP協議


傳感器



	溫度傳感器	內置多個溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
